Wie schließe ich meinen Glasfaser-Router an?

1

SFP-Modul & Glasfaserkabel einstecken

Stecke das SFP-Modul (AON) in den vorgesehenen Slot an der Rückseite des Routers. Entferne die Staubschutzkappen an beiden Enden deines Glasfaserkabels und stecke das grüne, schmale Ende in den „fiber“-Anschluss des SFP-Moduls.

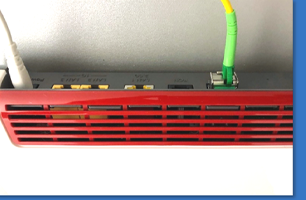

Grünes Faserende → SFP-Modul im Router

2

Mit der Abschlussdose verbinden

Entferne die Staubschutzabdeckung im Anschlusspunkt 1 deiner Abschlussdose und schließe dort die andere Seite (grün oder blau) deines Glasfaserkabels an.

Faser-Anschluss · Anschluss 1

Kabel angeschlossen

3

Strom anschließen & auf die LEDs warten

Verbinde Deinen Router mit dem Strom und warte, bis die LEDs „Power / Fiber“ und „WLAN“ dauerhaft leuchten.

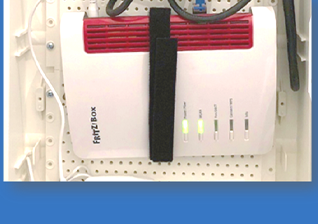

Router in der Abschlussdose

Tipp: Sollte die LED „Power / Fiber“ blinken, stecke das Glasfaserkabel bitte in einen anderen Abschlusspunkt in der Abschlussdose.
